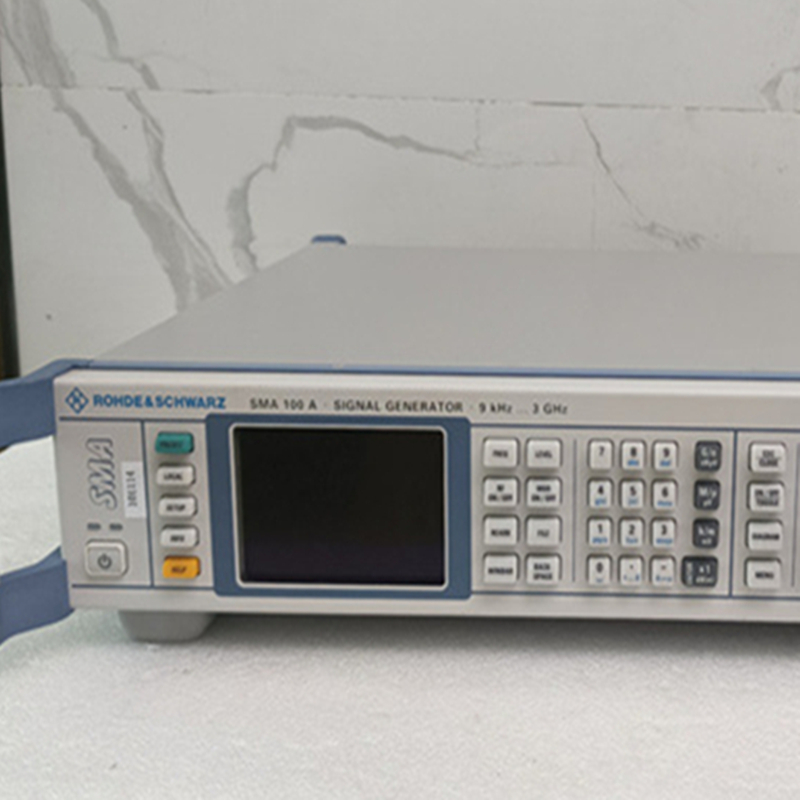

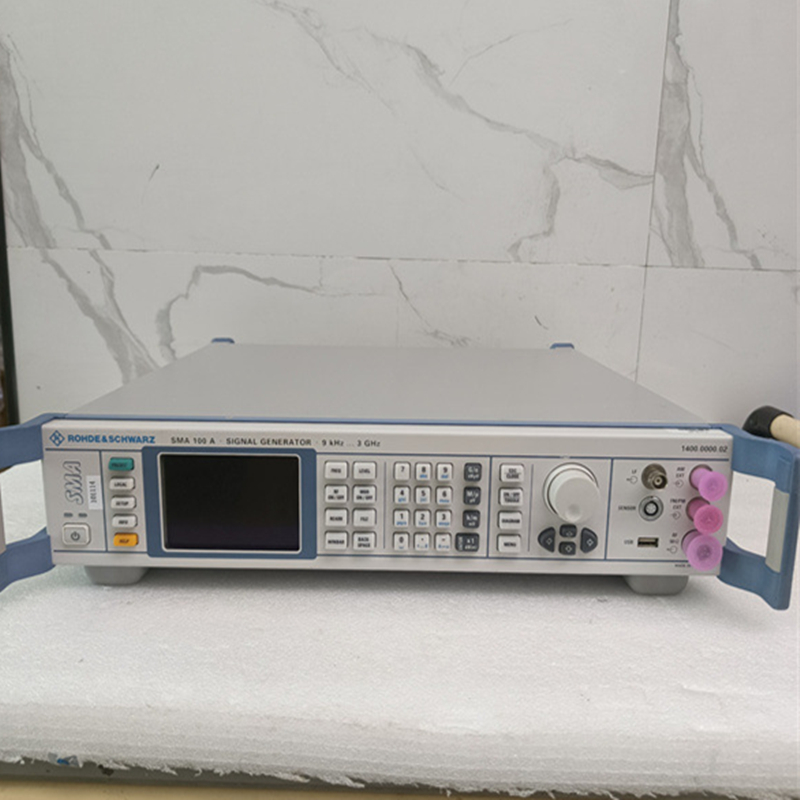

罗德与施瓦茨 SMA100A 信号发生器

罗德与施瓦茨SMA100A信号发生器

主要特点：

·         频率选项从9 kHz到3 GHz/6 GHz

·         非常低的单边带相位噪声-141 dBc（在1 GHz，20 kHz偏移，1 Hz测量带宽下）带选项

·         非谐波<-96 dBc（f<750 MHz，载波偏移>10 kHz），可选

·         高输出功率高达+18 dBm（+28 dBm超量程）

·         模拟遗留工具

·         在整个频率范围内具有内置过电压保护的电子衰减器

在9 kHz 到 6 GHz频率范围内，SMA100A能产生连续波信号以及各种通用模拟调制信号（如AM，FM，φM以及脉冲调制）。出色的指标以及各种调制信号是R&S SMA100A的显著特点。另外，SMA100A提供了一独立于射频信号之外的，高达1.5GHz的低抖动时钟信号合成器选件。这使R&S SMA100A适合各种的应用－无论是相噪测试系统或是混合信号的IC测试中。信号发生器R&S SMA100A同时也提供一个方便的图形化用户界面，便于快速直观操作。

优异的信号质量

• 极低的单边带相位噪声：典型值-135dBc/H@20kHz（f=1GHz）；典型值-140dBc(带增强相位噪声性能的选件R&S SMA-B22时)。

• 宽带噪声：典型值-160dBc（f=1GHz，>10MHz的载波偏移，1Hz测量带宽）

• 非谐波杂散：典型值-100dBc(f<1500MHz,>10kHz的载波偏移，带选件R&S SMA-B22时)

生产应用的理想之选

• 全频段和电平范围内，频率和电平设定时间非常短， <3ms，在列表模式下<450us。

• 任意频率和电平对的快速跳频模式，其跳频速度跟列表模式下一样。

• 40MHz带宽范围内可通过直接改变基于DDS的频率合成器来达到快速跳频的目的，其频率设定时间<10 μs（典型值）（需要选件R&S SMA-B20 或B22）

• 在全频段范围配有内置过压保护的电子衰减器

• 高功率输出可达+18 dBm，过量程可达+28 dBm。

• 非常高的电平精度和可重复性

jun事和hang空的应用

• 极其出色的脉冲调制器（开关比>80dB，上升/下降时间10ns典型值）

• 脉冲产生器作为标准配置

• 提供了高性能脉冲发生器的选件（R&S SMA-K23），最小脉冲宽度可达20ns。

• 提供VOR/ILS调制选件（R&S SMA-K25）

• 频率范围9 kHz 到 3 GHz / 6 GHz

• AM，宽带FM/φM (选件R&S SMA-B20 or -B22)和脉冲调制

• 内置的LF产生器，频率高达1MHz，多功能产生器选件，频率高达10MHz， (R&S SMA-K24)

• 频率高达1.5GHz低抖动的时钟合成器选件（R&S SMA-B29）

多种用途

• 直观的信号流程框图形式的操作界面

• 灵活的在线帮助

• 通用接口

• 提供GPIB和LAN的远程控制方式

• USB连接口（可以连接键盘、鼠标以及存储盘的等）

• 可选的SCPI-或者8662A/63A，兼容IEC/IEEE 总线命令集

• 可通过远程操作工具控制（例如VNC）
