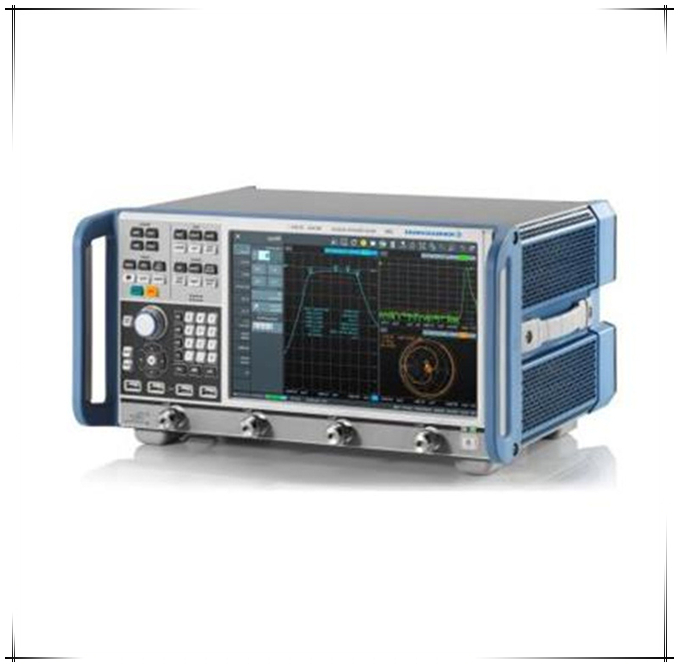

罗德与施瓦茨ZNB20网络分析仪 ZNB20 网络分析仪

罗德与施瓦茨ZNB20网络分析仪

主要特点; • 频率范围从9kHz到40GHz • 动态范围宽，高达140 dB • 扫描时间短达4ms（401扫描点数） • 温度稳定度高，典型值0.01 dB/°C • 功率扫描范围宽达98 dB • 中频带宽可调范围宽，从1 Hz 到 10 MHz • 手动和自动校准 • 12.1"高分辨率的大显示屏 • 触摸屏用户界面 • 两个或四个测试端口 • 混频器，谐波和交调测试型号： R&S ZNB4 矢量网络分析仪, 2 端口, 4.5 GHz, N(f) R&S ZNB4 矢量网络分析仪, 4 端口, 4.5 GHz, N(f) R&S ZNB8 矢量网络分析仪, 2 端口, 8.5 GHz, N(f) R&S ZNB8 矢量网络分析仪, 4 端口, 8.5 GHz, N(f) R&S ZNB20 矢量网络分析仪, 2 端口, 20 GHz, N(f), 3.5 mm(m) R&S ZNB20 矢量网络分析仪, 4 端口, 20 GHz, N(f), 3.5 mm 特性： R&S ZNB20甚至在100kHz的起始测量频率就提供了很大的动态范围。这使得它可以对低频特 性很重要的宽带待测件或元器件进行测量。测试401个点只需要5ms的测试时间，可以 在生产中具有很高的吞吐率。宽达70dB的电子控制输出电平范围使得对具有小信号和大信号 行为的有源器件进行分析十分快捷。大量可选的校准方法使得用户在特定的应用中总能找到合 适的选择。 新的R&S ZNB具有直观的、操作方便的触摸屏。具有扁平化菜单结构的的操作理念帮助用户 不超过3步就能找到必要的仪表功能。30 cm (12.1")的屏幕是目前市场上所有网络分析仪中的， 能够有足够的空间对测试结果进行清晰的显示。 由于很短的机身长度，R&S ZNB20和R&S ZNB40为用户的测量应用留下了大量的桌面空间。很低的 功耗和复杂的冷却理念将操作噪音和热耗降到***低，同时减少了运行成本。
