隔爆阀的安装位置及作用

隔爆阀的安装位置及作用简介

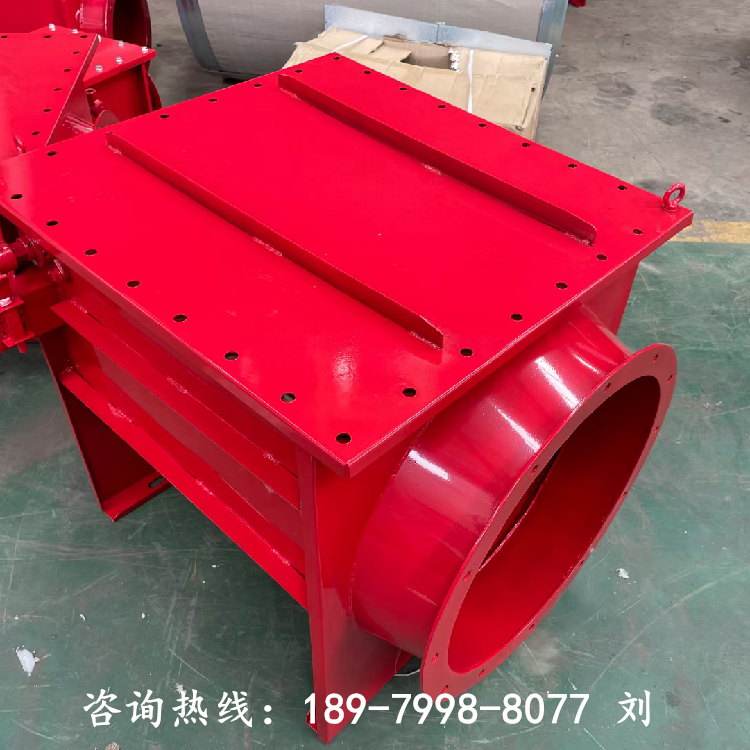

单向隔爆阀主要用于除尘器或旋风分离的入口管道上，是一种简单、经济可靠的隔爆产品，主要用来隔断设备内部爆炸后产生的火焰和冲击波传到上游的管道和设备。在操作过程中，单向隔爆阀的阀瓣由管道内正常工作的气流打开或者处于常开状态，在受保护的设备内部发生爆炸时，隔爆阀的阀瓣因受到冲击波的冲击而关闭。

安装隔爆阀能有效的防止爆炸传播，保护相邻车间或设备，避免二次爆炸或多次爆炸等。

工作原理图：

隔爆阀特点：

·被动式粉尘隔爆阀，重力式设计，无需传感器触发；

·安装方向：水平安装；

·安装位置：除尘设备入口管道3-7m；

·适用粉尘：有机粉尘和无机粉尘（含金属粉尘）；

·口径从DN100~DN1000，多种可选；

·材质：阀体及阀瓣皆为碳钢，涂层颜色为大红（RAL3000）；

·适用风速：15-30m/s；

·压力损失：200pa左右；

·最大可承受爆炸压力：0.7barg@20℃；

·适用粉尘：Kst小于等于30barg*m/s的St1和St2的粉尘；

·安装方式：水平安装，采用法兰连接；

·可以通过集成传感器检测操作条件，允许更长的维护时间；

·坚固，耐用的设计，允许限度的维护；

·自带检查盖，方便检查；

·可提供国内机构的检测报告；

管道单向隔爆阀参数规格表：

隔爆阀的安装方法:水平安装，法兰连接。

安装位置:隔爆阀距离除尘设备2-7米左右。

安装隔爆阀能有效的防止爆炸传播，保护相邻车间或设备，避免二次爆炸或多次爆炸等。

施工时要注意的是:在安装隔爆阀之前除尘管道要对堆积的粉尘进行吹扫，根据隔爆阀的尺寸测量切割管道。使用吊车等辅助设备进行安装，固定好隔爆阀的支架等。

施工方施工准备:

1、准备施工工具:等离子切割机，磨光机电焊机，钳子，扳手，螺丝刀，充气钻，手钻等。

2、准备好登高作业绳，帽，手套。

3、提供施工人员作业证书。

4、租赁脚手架，吊车。

5、根据隔爆阀的尺寸测量切割管道。

6、对堆积的粉尘进行吹扫清除。

7、用吊车等辅助设备进行安装，固定好隔爆阀的支架

8、测量除尘管道平均风速，并记录。
