温度管理先锋，敏瓷NTC热敏电阻为温度保驾护航
热敏电阻是对温度敏感的陶瓷电阻器，基本电气特性是随着温度变化而改变电阻，分为负温度系数（NTC）热敏电阻和正温度系数（PTC）热敏电阻。负温度系数（NTC）热敏电阻的特性是电阻值随着温度升高而降低，正温度系数（PTC）热敏电阻的特性是电阻值随着温度升高而升高。因NTC热敏电阻的应用范围更为广泛，故以下就NTC热敏电阻做详细介绍。
一、NTC热敏电阻的种类
NTC热敏电阻的种类非常多，以下就常见类别举例：
二、NTC热敏电阻主要特性和主要技术参数
NTC热敏电阻的主要特性是随着温度的升高电阻值呈指数下降，温度系数高达（3-6%.K-1），故而较小的温度变化会引起很大的电阻值变化，该变化在电路测量中非常容易捕捉到且有着严格规律性，所以NTC热敏电阻广泛应用在与温度相关的各个领域，例如温度测量、温度控制和温度补偿等。
NTC热敏电阻R-T关系示意图
NTC热敏电阻的基本参数主要有零功率电阻值、材料常数B、电阻温度系数α、热时常数τ、耗散系数δ、额定功率P、允许工作电流Imax等。
NTC热敏电阻零功率电阻/标称电阻值（RT）
在一定温度(T)下，NTC热敏电阻所消耗的功率极低时(若功率进一步下降，电阻值变化率仍小于0.1%)的直流电阻值。通常取25℃的零功率电阻值作为标称电阻值，即R25。
材料常数（B）
描述热敏电阻物理特性的参数，表示电阻对温度变化的敏感程度，B值越大，表示其灵敏度越高。
在实际情况下，通常测定两个不同温度(取绝对温度K)时的电阻值按以下公式计算所得：
B=Ln(R1/R2)/(1/T1-1/T2)
B值通常是在T1=298.15K（即25℃），T2=323.15K（即50℃）或358.15K（即85℃）下所得。
电阻温度系数（α）
热敏电阻在温度变化时电阻变化的灵敏度，其单位是欧姆/°C，但常被写成%变化/°C(每度变化百分比)。计算公式如下：
α=1/R.dR/dT=-B/T2
耗散系数（δ）
在一定环境温度下，NTC热敏电阻通过自身发热使其温度升高1℃时所需要的功率，通常以mW/℃表示。可由下面公式计算：
δ=W/(T-T0)
耗散系数描述的是热敏电阻与外界热量交换的量，与热敏电阻封装形式有很大的关系，该参数在流量测试等应用领域非常重要。
热时间常数（τ）
在零功率条件下，当热敏电阻的环境温度发生急剧变化时，热敏电阻元件产生最初温度T0与最终温度T1两者温度差的63.2%的温度变化所需要的时间，通常以秒(S)表示。热时间常数与热敏电阻的外形尺寸、以及对环境的热耦合有关。热时间常数与NTC热敏电阻的热容量C成正比，与其耗散系数δ成反比。
τ=C/δ
额定功率（P）
在环境温度25℃下因自身发热使表面温度升高100℃所需要的功率。
允许工作电流（Imax）
在静止空气中通过自身发热使其升温为1℃的电流。
三、NTC热敏电阻的主要作用
1、温度测量

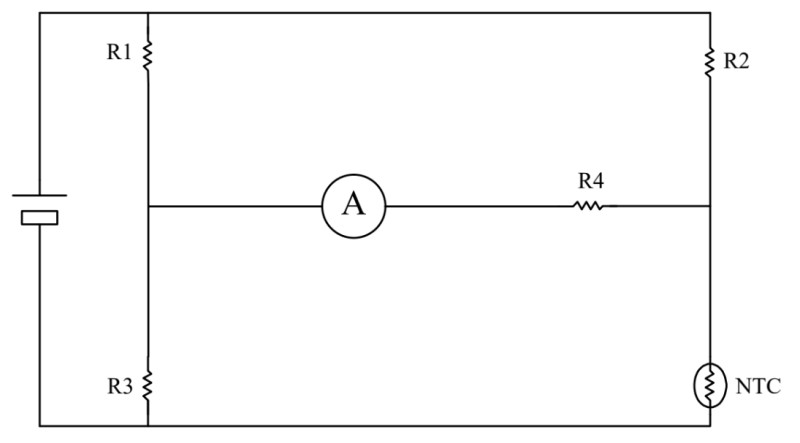

温度测量原理图（*图片来源于敏瓷）
2、温度控制

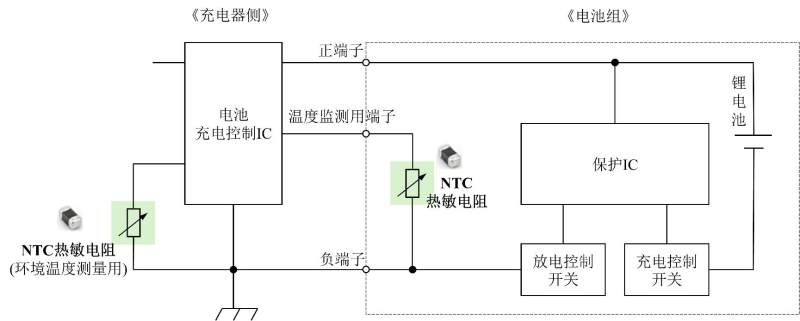

移动设备充电电池温度控制原理图（*图片来源于敏瓷）
3、温度补偿

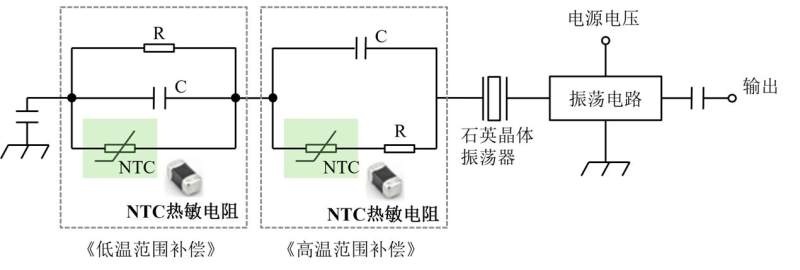

TCXO， 晶振的温度补偿原理图（*图片来源于敏瓷）
4、抑制浪涌电流

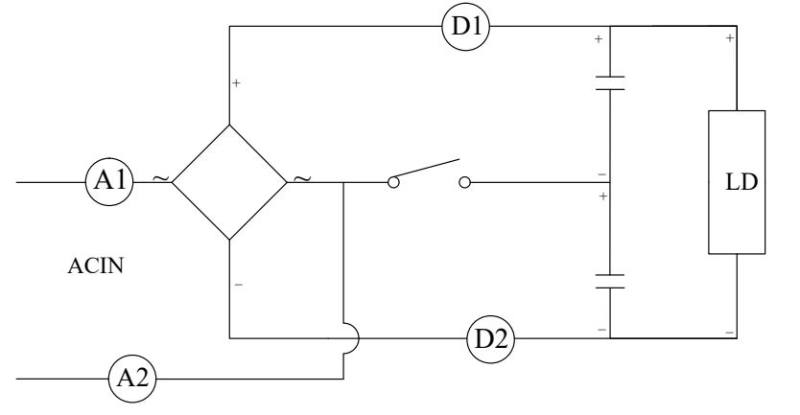

插件功率型NTC抑制浪涌电流原理图
*插件功率型NTC可位于交流电路中A1或A2处，也可位于直流电流中D1或D2处

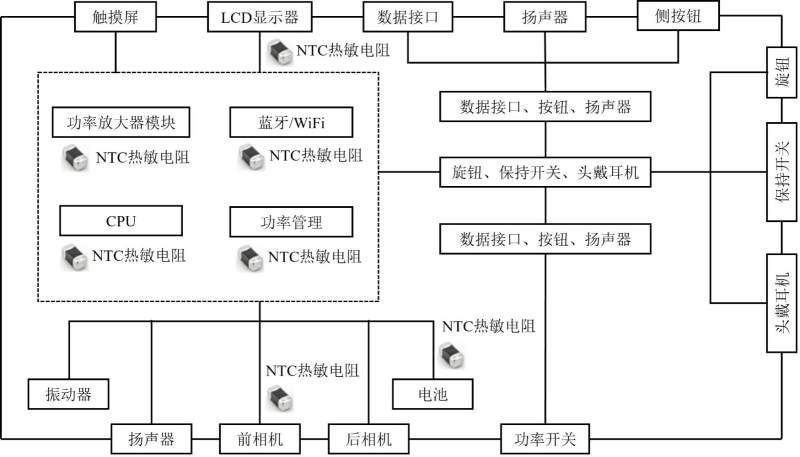

四、敏瓷贴片NTC热敏电阻在智能手机和平板中的应用举例
a）LCD显示器温度补偿
为保证液晶显示能在较宽的温度范围内正常工作，使用贴片式NTC热敏电阻进行温度补
偿，可通过控制LCD的驱动电压使其保持稳定的对比度。
b）功率放大器模块温度补偿
NTC热敏电阻在功率放大器的作用不仅是温度监控和保护，还包括温度补偿，以提高功率放大器的线性度和稳定性，避免放大失真。
c）蓝牙/WiFi温度监控
使用NTC热敏电阻进行监控及保护，防止该模块温度过高对电路元器件产生损害或导致性能下降。
d）CPU温度监控
当手机或平板长时间高性能处理，CPU会产生大量热量，使用NTC热敏电阻检测过热做出反应对手机或平板进行降频，避免CPU过热损坏。
e）相机模组温度监控
使用NTC热敏电阻监控相机模组关键部位（如CMOS传感器）在工作时的温度变化，及时调整电路工作状态，提高模组的稳定性和可靠性。
f）电池温度管理与充电控制
使用NTC热敏电阻监测电池温度，防止充电/放电时过热（如快充场景）。同时NTC热敏电阻还可以根据温度调整充电电流/电压，延长电池寿命。
g）闪光灯温度监控
利用NTC电阻值随温度变化而显著变化的特性来调节流经LED灯的电流，从而实现对温度的控制，降低LED电力损耗的同时实现长寿命化。

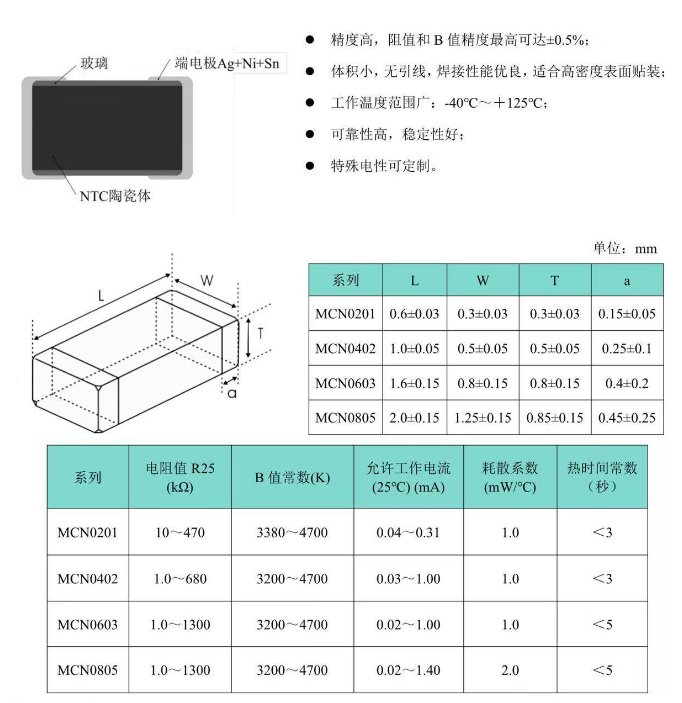

五、敏瓷贴片NTC热敏电阻产品系列及特点
*已量产规格220+，囊括所有常见规格及多个客户定制规格，可定制特殊型号；
