引 言

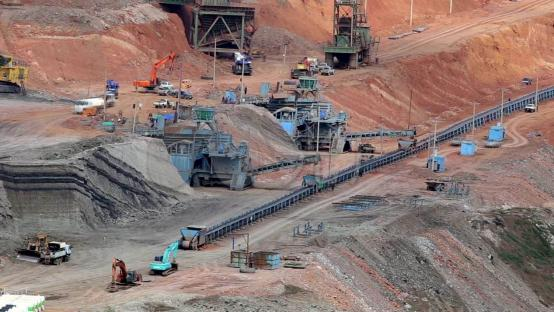

露天矿山开采作业环境复杂、设备移动性强，传统通信方式难以满足数字化、智能化升级需求，面临覆盖不足、带宽受限、可靠性低及管理分散等瓶颈。对此，上海兆越推出《智能矿车监控与远程数据管理解决方案》，旨在通过工业WiFi(5.8GHz)+5G混合组网架构，构建覆盖全矿区的智能通信网络，为矿山客户提供稳定、高效、可扩展的数据传输基础，支撑精细化运营与安全生产目标。
工业通讯" style="margin: 0px auto; width: 554px; height: 312px;" alt="工业通讯" width="554" height="312" border="0" vspace="0">
方案描述
该方案集成物联网感知、边缘计算与云计算技术，部署工业级车载终端(5G CPE)、车载交换机、传感器及高清摄像头，结合矿区无线AP覆盖、高可靠光纤环网与工业级PoE交换机，实现矿车状态实时监控、高精度定位及海量作业数据(含高清视频)的智能分流。通过本地WiFi网络保障低延迟传输，5G网络确保远程云平台稳定连接，在优化网络成本的同时，为未来无人驾驶、智能调度等高级应用提供数据基础设施支撑。
矿区关键设备通信需求

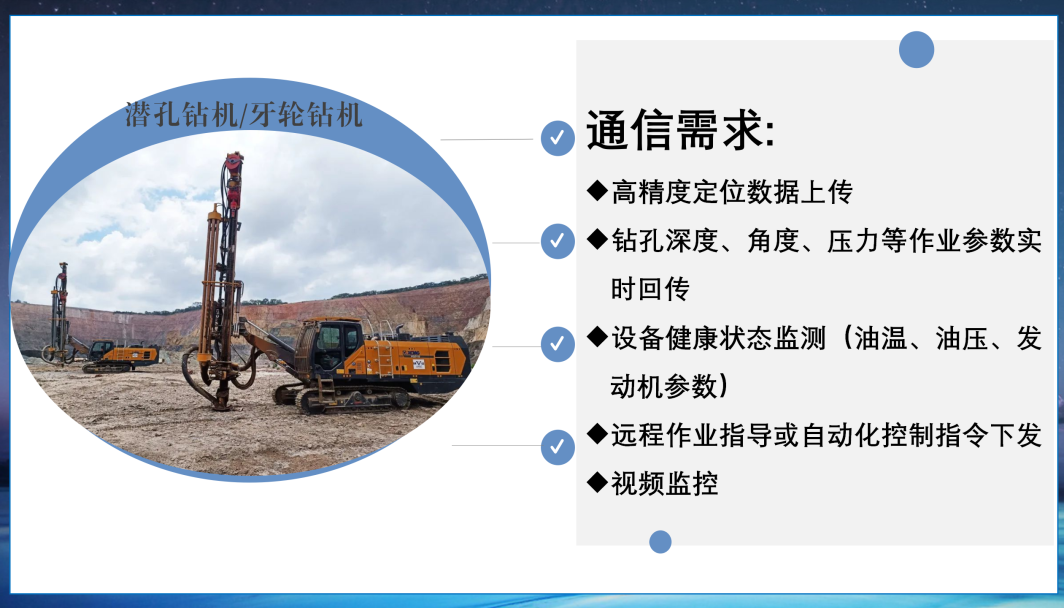

穿孔作业
01、网络特点
半移动或低速移动，数据量中等，对定位精度和数据可靠性要求高。

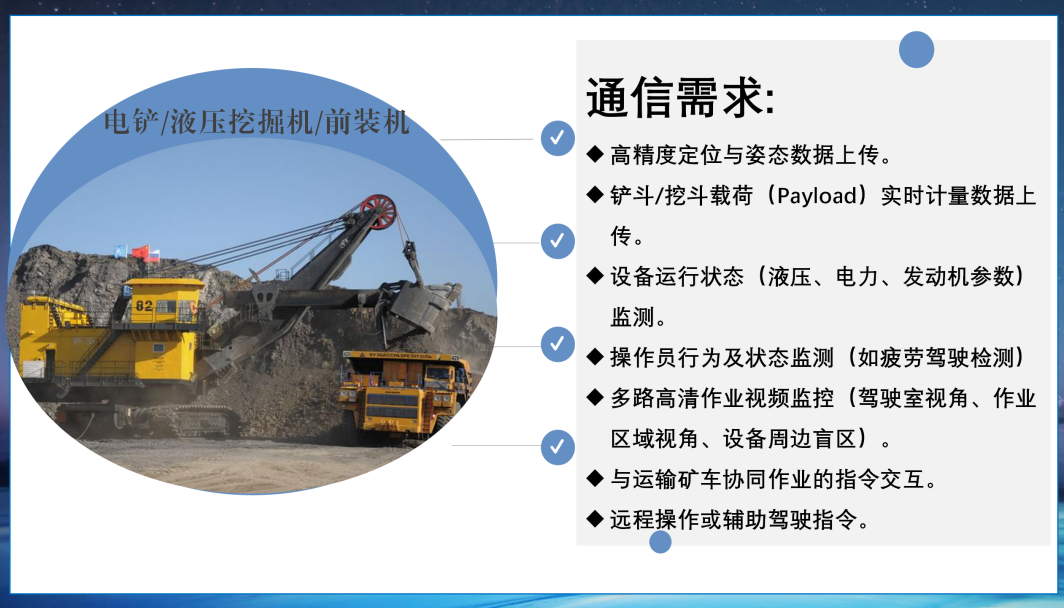

挖掘与装载作业
02、网络特点
作业区域相对固定或低速移动，数据量大(尤其视频和载荷数据)，对实时性和可靠性要求高。

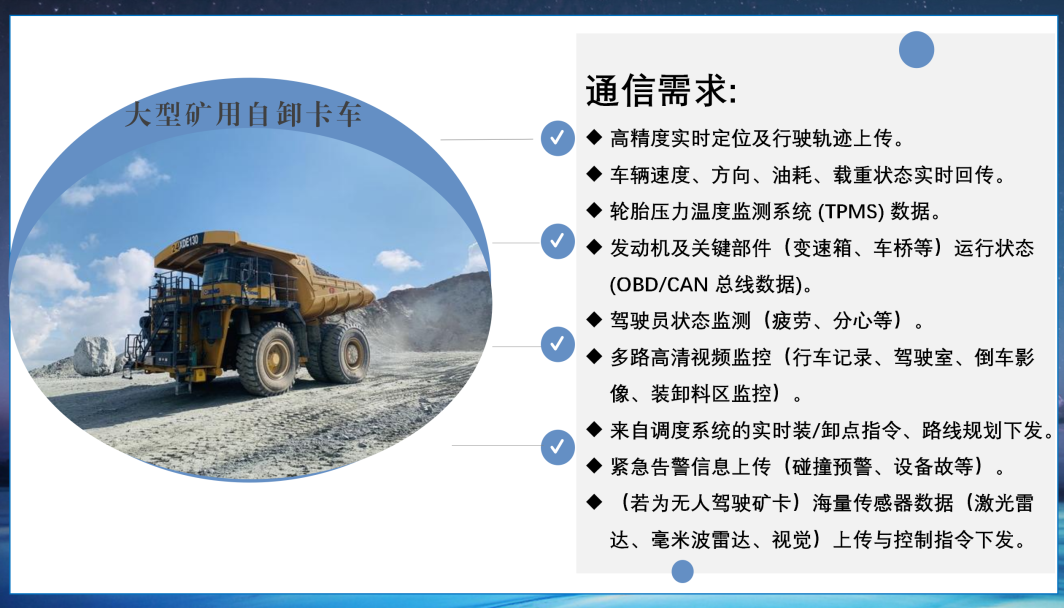

运输作业
03、网络特点
高速移动，覆盖范围广(整个矿区道路)，数据量极大(尤其视频和无 人驾驶传感器数据)，对网络切换连续性、可靠性、带宽和低时延要求极高。

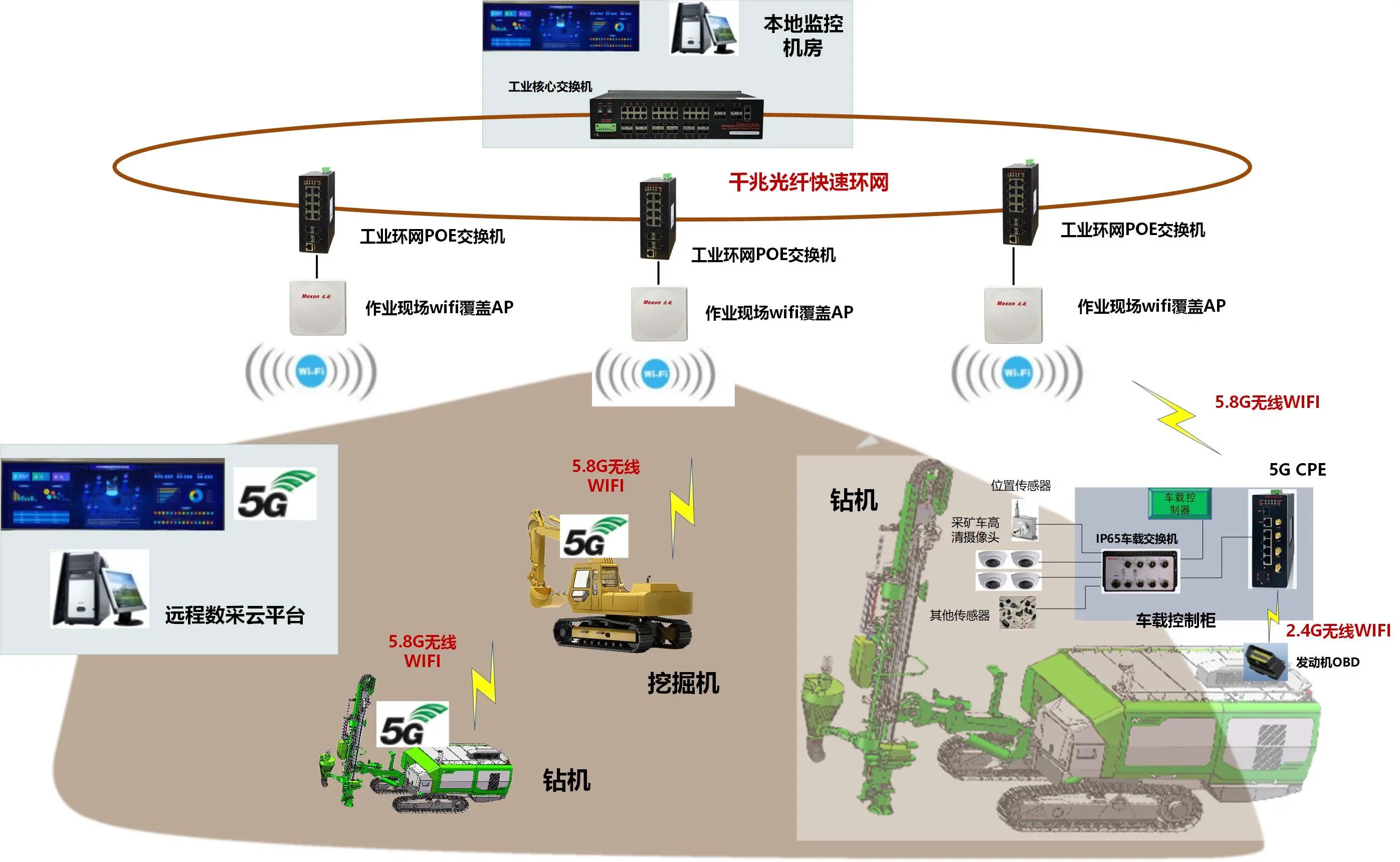

智能通信网络架构设计
为满足矿山作业多样化需求，上海兆越提出基于工业WiFi+5G混合组网的智能通信网络架构：
车载通信子系统
每台矿车均部署工业级5G CPE(如MWG-3610型号)，作为车载网络核心网关，集成高性能5G/4G LTE蜂窝接入、双频WiFi(2.4GHz/5.8GHz)及4个千兆以太网口，支持远程云平台接入及车内设备无线连接。车载设备(传感器、摄像头等)通过Cronet CC-7012-GT8车载交换机汇聚数据，该交换机配备8个千兆M12接口，具备IP65防护等级及宽温工作能力，确保数据可靠传输至5G CPE，由后者根据预设策略智能选择5G或本地WiFi网络进行数据分流。
矿区无线局域网(WiFi覆盖)
关键作业区域及矿用道路沿线部署MWP-6000系列工业无线AP，支持双频(2.4GHz/5.8GHz)并发及IEEE 802.11ax协议，提供2个千兆网口与Fast-Roaming快速切换(<100ms延时)，防护等级达IP67。AP通过网线连接至就近的MIE-2412A千兆环网PoE交换机，后者支持8个千兆口、4个SFP扩展槽及POE供电，并集成快速环网协议(自愈时间<20ms)，构建高可靠本地无线回传网络。
矿区有线骨干网
接入层采用MIE-2412A环网交换机，通过光纤组建工业以太环网，确保链路冗余;核心层部署Cronet CC-3452G万兆核心交换机，提供48个千兆端口+8个万兆SFP扩展槽，支持三层路由、静态/动态路由协议及双电源冗余。核心交换机连接本地服务器、存储设备及操作站，支撑实时监控与数据管理。
广域连接与云平台
矿区通过5G网络(公网或专网)实现广域覆盖，5G CPE作为移动终端接入点，将关键数据(定位、状态、告警等)上传至远程云平台。本地调度中心可通过工业路由器与云平台交互，支持车队远程监控、数据分析、智能调度等应用。
方 案 优 势
(1)全覆盖、高可靠：WiFi+5G混合组网，结合光纤环网，实现矿区无缝覆盖和高可靠连接。
(2)高性能、低延迟：本地WiFi满足大流量、低延迟需求，5G保障广域连接和移动性。
(3)成本优化：智能分流，将大流量数据优先通过低成本的本地WiFi传输，节省5G流量费用。
(4)工业级品质：所有核心网络设备均采用贵公司工业级产品，适应矿区严苛环境。
(5)统一管理：可通过网管平台对网络设备进行集中配置、监控和维护。
(6)赋能智能化：为矿山无人驾驶、智能调度、预测性维护、安全管理等高级应用提供坚实的网络基础。
产品介绍
【MWG-3610】
MWG-3610系列是一款工业级5G CPE，利用5G公用无线网络为用户提供无线长距离数据传输功能。该产品采用高性能的工业级通信处理器和工业级无线模块，以嵌入式实时操作系统为软件支撑平台，提供1个10G光口(可配置为1000M)、5个1000M网口、4个WIFI天线接口以及4个5G NR天线接口，1路RS232/485(选配)。可安装在各类矿车、移动设备上，实现广域无线接入，提供高性能5G/LTE连接和WiFi热点功能。工业级设计保障车载环境可靠性，智能路由选择优化数据传输路径。
【MWP-6000】
MWP-6000系列室外型双频工业无线AP支持IEEE 802.11a/b/g/n/ac/ax，支持双频同时工作，提供2个1000M网口。支持Fast-Roaming，切换延时小于100ms，采用2*2MU-MIMO和OFDMA技术，最大传输速率可达1800Mbps，提供高性能和高吞吐量的无线体验。可部署在采场、卸料点、道路沿线等区域，提供本地无线接入。防护等级高达IP67，在恶劣的矿区环境中可长期稳定运行，延长了设备的使用寿命。
【Cronet CC-7012-GT8】
Cronet CC-7012-GT8壁挂式车载交换机，采用国产芯片，提供8个10/100/1000M自适应以太网M12接口，在国产自主平台上掌握通信核心技术，产品设计具备高可靠性、100%国产化等特点。外壳使用铝合金型材，使产品轻巧、坚固、耐腐蚀、抗电磁干扰能力更强，可以在-40℃+75℃的极端环境温度中正常工作，满足了不同工业应用要求，以及确保了恶劣工业环境中快速和可靠的数据传输。高达IP65的防护级别，让您的工业网络更加安全可靠。
【MIE-2412A】
MIE-2412A环网交换机具有高性能的交换引擎，采用存储转发交换方式，符合IEEE802.3/IEEE802.3u/IEEE802.3ab/IEEE802.3z标准，可提供全线速无阻塞转发，提供8个10/100/1000M自适应网口，4个1000M SFP扩展槽，支持POE供电，支持802.3af/at供电标准。该交换机可以组建一个快速恢复的自愈环网，自愈时间小于20ms，支持对环路的自动检测和倒换。
【Cronet CC-3452G】
Cronet CC-3452G系列核心交换机，最大支持48个1000M端口+8个10G SFP扩展槽。可提供丰富的功能：支持MR-ring环网协议，兼容STP/RSTP/MSTP、基于端口的VLAN、基于 802.1Q的VLAN、QOS、IGMP Snooping、广播风暴抑制、端口聚合、端口镜像、端口状态管理等。在电源设计上，产品可提供了2路电源输入，可冗余备份使用。支持Console、Telnet、Web多种管理方式，为工业通信提供高性能和高可靠的解决方案。
